De universele ontsteektransformator

De ontsteektransformator vindt je in de Avanta, Calenta, GAS 210 ECO Pro, GAS 310 ECO Pro, Quinta Ace en GAS 220 Ace. Deze universele ontsteektrafo kan je herkennen aan het witte etiket met groene tekst. Deze transformator kan alle voorgaande uitvoeringen met rode of blauwe tekst vervangen.

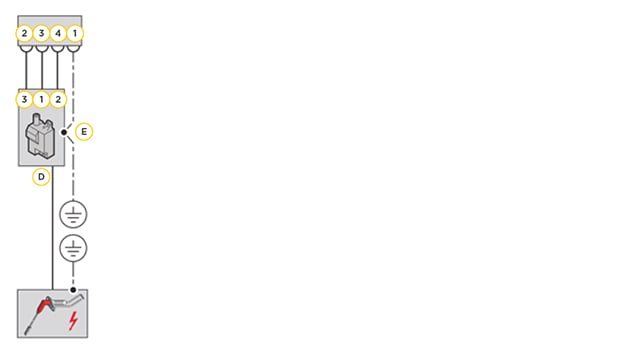

Twijfel je aan de goede werking van de ontsteektransformator, pak dan je universeelmeter erbij en controleer de Ohmse weerstand. In dit schema gebruiken we als voorbeeld de Remeha Calenta. Raadpleeg voor de andere ketels de installatiehandleiding.

  • A. Voedingsspanning 230 VAC (L)
  • B. Voedingsspanning 230 VAC (N)
  • C. Ionisatiesignaal
  • D. Ontsteeksignaal naar ontsteekpen (20kV)
  • E. Massa-aansluiting (PE)
Ontsteektransformator toegelicht

Ionisatiestroom uitlezen

Voor het controleren van de ionisatiestroom heb je geen meter nodig. De besturingsautomaat registreert namelijk continu diverse waarden van de ketel, waaronder de ionisatiestroom. Deze waarde kan je uitlezen op het bedieningspaneel van de ketel.

Calenta en Quinta Pro

  • Druk tegelijk op de twee boekicoon-toetsen
  • Het i-symbool knippert
  • Bevestig met de entertoets
  • Druk een aantal malen op de plustoets totdat 'FL' in beeld komt
  • Op het scherm verschijnen afwisselend 'FL' en de actuele ionisatiestroom in μA.
Ontsteektransformator-Calenta-Quinta

Meer informatie over de Calenta Ace (de opvolger van de Calenta) en de Quinta Ace (de opvolger van de Quinta Pro).

Avanta

  • Druk drie keer op de plustoets.
Ontsteektransformator-Avanta

Meer informatie over de Avanta.
