De machtigste ketel voor aan de wand

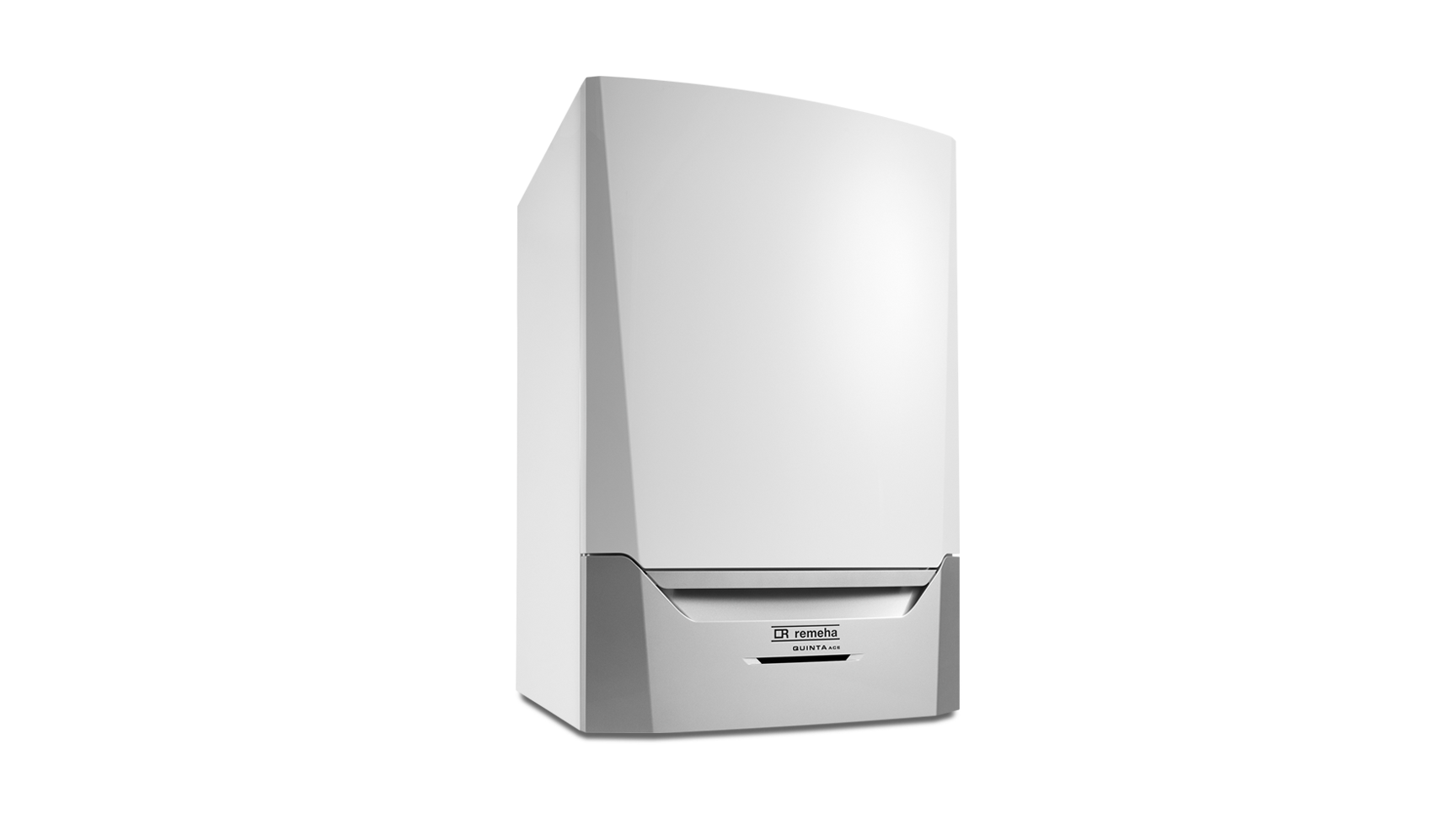

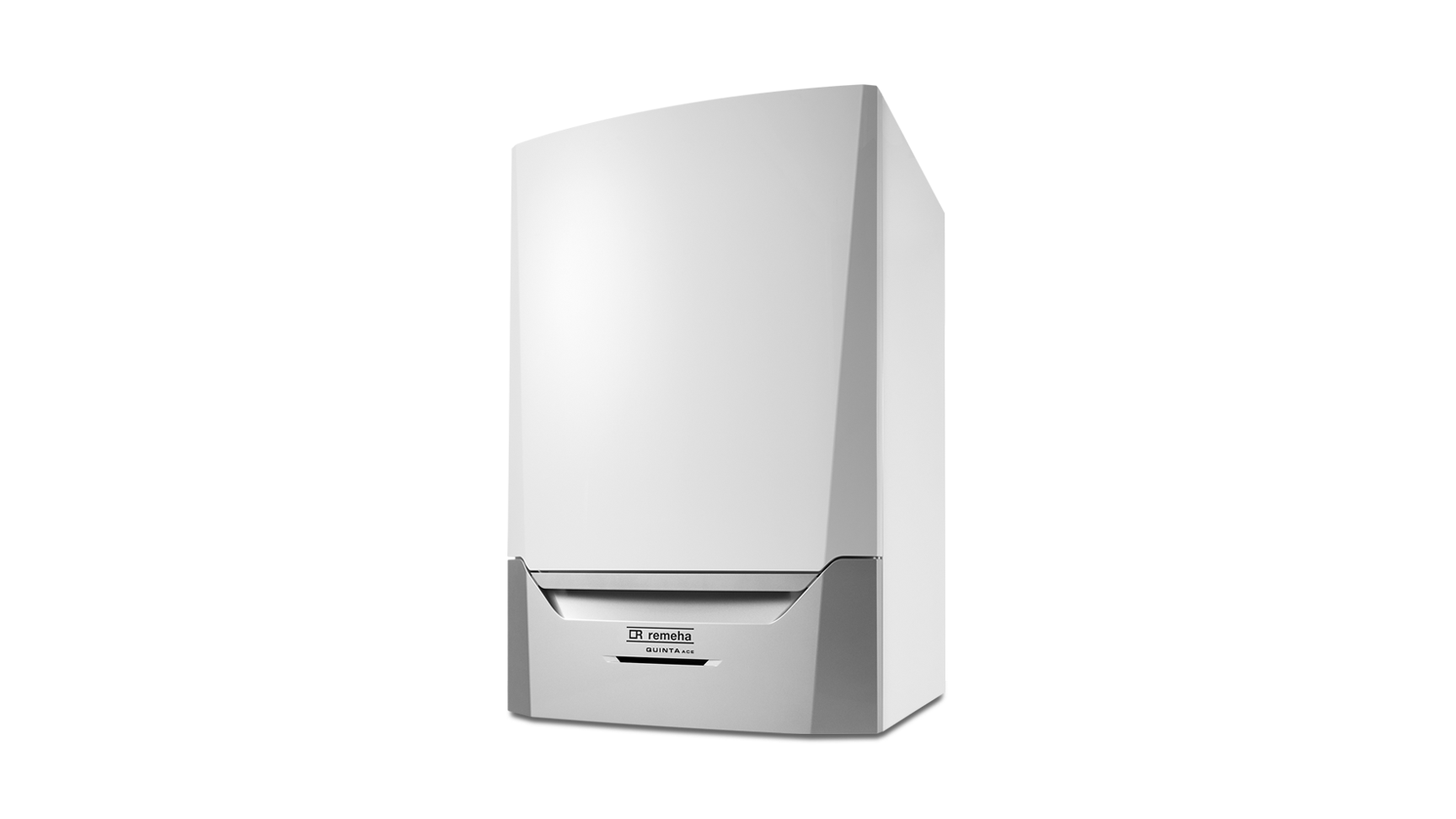

Quinta Ace

Betrouwbare groot vermogen wandketel

De Quinta Ace, de betrouwbare groot vermogen wandketel van Remeha. Een slimme hoog rendement gasketel met een vermogen van 45 tot 160 kW. Leverbaar als solo-ketel en in cascade. Een ketel die met zijn prestaties behoort tot de zuinigste in de markt.

Ben je installateur en heb je de Quinta Ace in cascade-opstelling nodig? Stel dan eenvoudig jouw specifieke cascadeopstelling samen met cascadeseletietool.

  • Leverbaar als solo-ketel en in cascade

  • Groot huis, villa en utiliteit

  • Verkrijgbaar in vermogens van 45 kW tot 160 kW

  • Quinta Ace uitgelicht
  • Technische specificaties
  • Product datasheet
  • Documentatie en downloads

De machtigste ketel voor aan de wand



Kwaliteit, betrouwbaar en compact

De Remeha Quinta staat al jaren bekend om zijn goede eigenschappen, zoals bijvoorbeeld zijn hoge kwaliteit, betrouwbaarheid en compactheid. Bij de ontwikkeling is er vooral veel aandacht besteed aan zo laag mogelijke kosten gedurende de gehele levensduur van de cv-ketel, met een lage TCO (Total Cost of Ownership) tot gevolg. Tevens is de Remeha Quinta Ace geschikt voor de combinatie met allerlei duurzame warmtebronnen en lage temperatuur afgiftesystemen. Daarnaast is de Quinta Ace standaard voorzien van het eSmart Inside regelplatform, waardoor op het gebied van regeltechniek maar ook op het gebied van het verbinden van de cv-ketel met de buitenwereld een tal van mogelijkheden beschikbaar zijn.

Waterstof - 20 procent bijmenging - Remeha

Klaar voor 20% bijmenging waterstof

Dankzij de energietransitie stappen we in de komende jaren over van fossiele brandstoffen op duurzame energiebronnen én -dragers. Wind en zon kennen we allemaal maar er zijn meer mogelijkheden. Eén daarvan is waterstof, een veelbelovende energiedrager. De Tzerra Ace, Calenta Ace, Avanta en alle Quinta Ace modellen zijn in 2021 klaar voor 20% bijmenging. Maar wat is waterstof? Hoe produceer je het? Wat zijn de voor- en nadelen?

Alles over waterstof

Prestaties

Nominaal vermogen bij 50/30 graden Nominaal vermogen bij 80/60 graden Montage-gewicht Afmetingen
kW kW kg h x b x d (in mm)
Quinta Ace 160 32,2 – 157,1 29,5 – 147,7 123 1045 x 600 x 602
Quinta Ace 115 21, – 109,7 18,9 – 103,9 68 750 x 500 x 500
Quinta Ace 90 15,8 – 89,5 14,1 – 84,2 67 750 x 500 x 500
Quinta Ace 65 13,5 – 65,0 12,0 – 61,5 60 750 x 500 x 500
Quinta Ace 45 9,1 – 42,4 8,0 – 40,8 53 750 x 500 x 500

eSmart Inside: intelligente aansturing

De Quinta Ace is uitgerust met het geavanceerde eSmart Inside besturingssysteem. eSmart Inside geeft de cv-ketel meer intelligentie en maakt hem beter voorbereid op de mogelijkheden die de digitale wereld ons biedt. eSmart Inside staat voor de brede range aan digitale mogelijkheden die Remeha biedt en de komende jaren gaat bieden om haar toestellen slimmer en daarmee zuiniger te maken. Zodoende kun je met de slimme eTwist thermostaat en handige eTwist app snel en moeiteloos de temperatuur in huis regelen.

Installatie flexibiliteit

De rol van de cv-ketel is aan het veranderen. Waar vroeger de volledige verwarming van het gebouw werd verzorgd, maken de ketels tegenwoordig steeds vaker een onderdeel uit van een systeem waar ook meerdere duurzame warmte opwekkers zijn toegepast. Dit vraagt een andere ontwerpfilosofie waarbij bijvoorbeeld het maximale temperatuurverschil over de warmtewisselaar is vergroot tot 40°C en diverse regeltechnische aanpassingen. Ook de inpassing in een bestaande installatie is zonder problemen mogelijk, omdat de Quinta Ace 1-op-1 uitwisselbaar is met de vorige generatie, de Quinta Pro.

Ontdek meer

Verdraaid slim te bedienen

Met de eTwist thermostaat en handige eTwist app bedien jij je verwarming snel en moeiteloos, waar je je ook bevindt! Geen smartphone of tablet? Geen probleem, want ook zonder wifi beschikt de eTwist over de volledige functionaliteit.

Lees meer over deze slimme thermostaat

Hybrid Ready en dus klaar voor de toekomst

De Quinta Ace is standaard voorbereid op het slim koppelen met duurzame technieken zoals bijvoorbeeld een elektrische warmtepomp of een gasabsorptiewarmtepomp. Dat kan bij aanschaf, maar ook nog in een later stadium bij uitbreiding of verdere verduurzaming van de installatie. De Quinta Ace is daarmee de cv-ketel van de toekomst en volledig Hybrid Ready.

Lees meer over duurzame oplossingen

Technische specificaties

Quinta Ace 45

  • Geschikt voor
    Groot huis, villa en utiliteit
  • Woningtype
    Leverbaar als solo-ketel en in cascade
  • Gebruik
    CV installatie en warmwatervoorziening mogelijk middels boiler
  • Nominaal vermogen
    (80/60°C) 8,0 -40,8 kW
  • Nominaal vermogen
    (50/30°C) 9,1 -42,4 kW
  • Afmetingen (hxbxd)
    75 x 50 x 50 cm
  • Gewicht
    53 kg

Quinta Ace 65

  • Geschikt voor
    Groot huis, villa en utiliteit
  • Woningtype
    Leverbaar als solo-ketel en in cascade
  • Gebruik
    CV installatie en warmwatervoorziening mogelijk middels boiler
  • Nominaal vermogen
    (80/60°C) 12,0 -61,5 kW
  • Nominaal vermogen
    (50/30°C) 13,5 -65,0 kW
  • Afmetingen (hxbxd)
    75 x 50 x 50 cm
  • Gewicht
    60 kg

Quinta Ace 90

  • Geschikt voor
    Groot huis, villa en utiliteit
  • Woningtype
    Leverbaar als solo-ketel en in cascade
  • Gebruik
    CV installatie en warmwatervoorziening mogelijk middels boiler of oplaadunit
  • Nominaal vermogen
    (80/60°C) 14,1 -84,2 kW
  • Nominaal vermogen
    (50/30°C) 15,8 -89,5 kW
  • Afmetingen (hxbxd)
    75 x 50 x 50 cm
  • Gewicht
    67 kg

Quinta Ace 115

  • Geschikt voor
    Grote woongebouwen en utiliteit
  • Woningtype
    Leverbaar als solo-ketel en in cascade
  • Gebruik
    CV installatie en warmwatervoorziening mogelijk middels boiler of oplaadunit
  • Nominaal vermogen
    (80/60°C) 18,9 -103,9 kW
  • Nominaal vermogen
    (50/30°C) 21,2 -109,7 kW
  • Afmetingen (hxbxd)
    75 x 50 x 50 cm
  • Gewicht
    68 kg

Quinta Ace 135

  • Geschikt voor
    Grote woongebouwen en utiliteit
  • Woningtype
    Leverbaar als solo-ketel en in cascade
  • Gebruik
    CV installatie en warmwatervoorziening mogelijk middels boiler of oplaadunit
  • Nominaal vermogen
    (80/60°C) 31,5 - 128,1 kW
  • Nominaal vermogen 2
    (50/30°C) 34,7 – 136,1 kW
  • Afmetingen (hxbxd)
    104,5 x 60 x 60,2 cm
  • Gewicht
    123 kg (zonder frontmantel en losse delen)

Quinta Ace 160

  • Geschikt voor
    Grote woongebouwen en utiliteit
  • Woningtype
    Leverbaar als solo-ketel en in cascade
  • Gebruik
    CV installatie en warmwatervoorziening mogelijk middels boiler of oplaadunit
  • Nominaal vermogen
    (80/60°C) 29,5 -147,6 kW
  • Nominaal vermogen
    (50/30°C) 32,1 -156,6 kW
  • Afmetingen (hxbxd)
    104,5 x 60 x 60,2 cm
  • Gewicht
    123 kg (zonder frontmantel en losse delen)

Product datasheet

  • Verduurzamen met de Remeha Quinta Ace
  • Zelfstandig of in cascade
  • Hoog rendement gaswandketel
  • Technische winstpunten Quinta Ace 160 kW op een rij
  • Regeltechnische mogelijkheden 160 kW
  • Installatie flexibiliteit
  • Slimme ketel
  • Installatie en onderhoud tips
  • Veelgestelde vragen Quinta Ace
  • Remeha Actueel berichten over Quinta Ace

Verduurzamen met de Remeha Quinta Ace

Bij Remeha ontvangen we normaliter ruim 5000 installateurs per jaar om kennis met elkaar te delen en training te volgen. Door COVID 19 hebben we dit helaas moeten opschorten. Om toch op een veilige manier met elkaar kennis te delen hebben we een webinar georganiseerd over de Quinta Ace cascades. Tijdens dit webinar neemt Remeha je graag in een uur mee hoe je als installateur met de Quinta Ace cascadesystemen kunt bijdragen aan het verminderen van CO2 uitstoot en stikstofuitstoot. We behandelen daarnaast ook onderwerpen als tapwater, hybrides én waterstof. Bekijk het webinar hier terug.

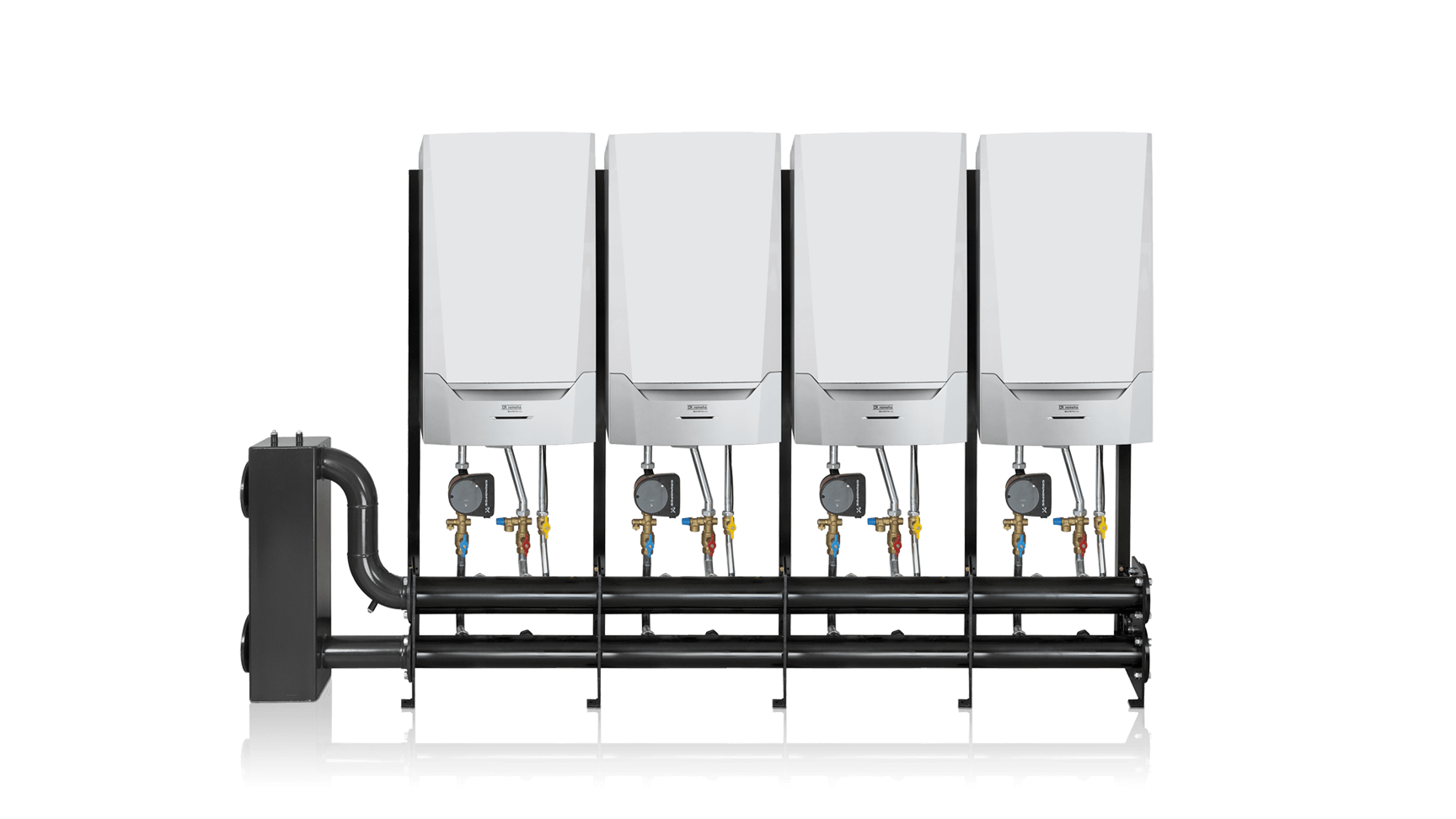

Zelfstandig of in cascade

Naast alle slimmigheden, is de Quinta Ace ook gewoon erg goed in wat het hoort te doen: verwarmen. Met een maximaal vermogen van maar liefst 157 kW kan een breed scala aan utiliteitsgebouwen op een energiezuinige manier worden verwarmd. Als zelfstandig toestel of met meerdere ketels in een cascade-opstelling, vrijstaand of aan de wand. Door het hoge vermogen van de Quinta Ace kan met minder ketels het benodigde vermogen worden bereikt, waardoor nog compactere installaties kunnen worden gerealiseerd. In cascade-opstellingen kan men de Quinta Ace ook combineren met de Quinta Pro, waardoor maximale flexibiliteit ontstaat.

Hulp nodig bij de bepaling van de ideale cascadeopstelling? Bekijk de cascadeselectietool.

Hoog rendement gaswandketel

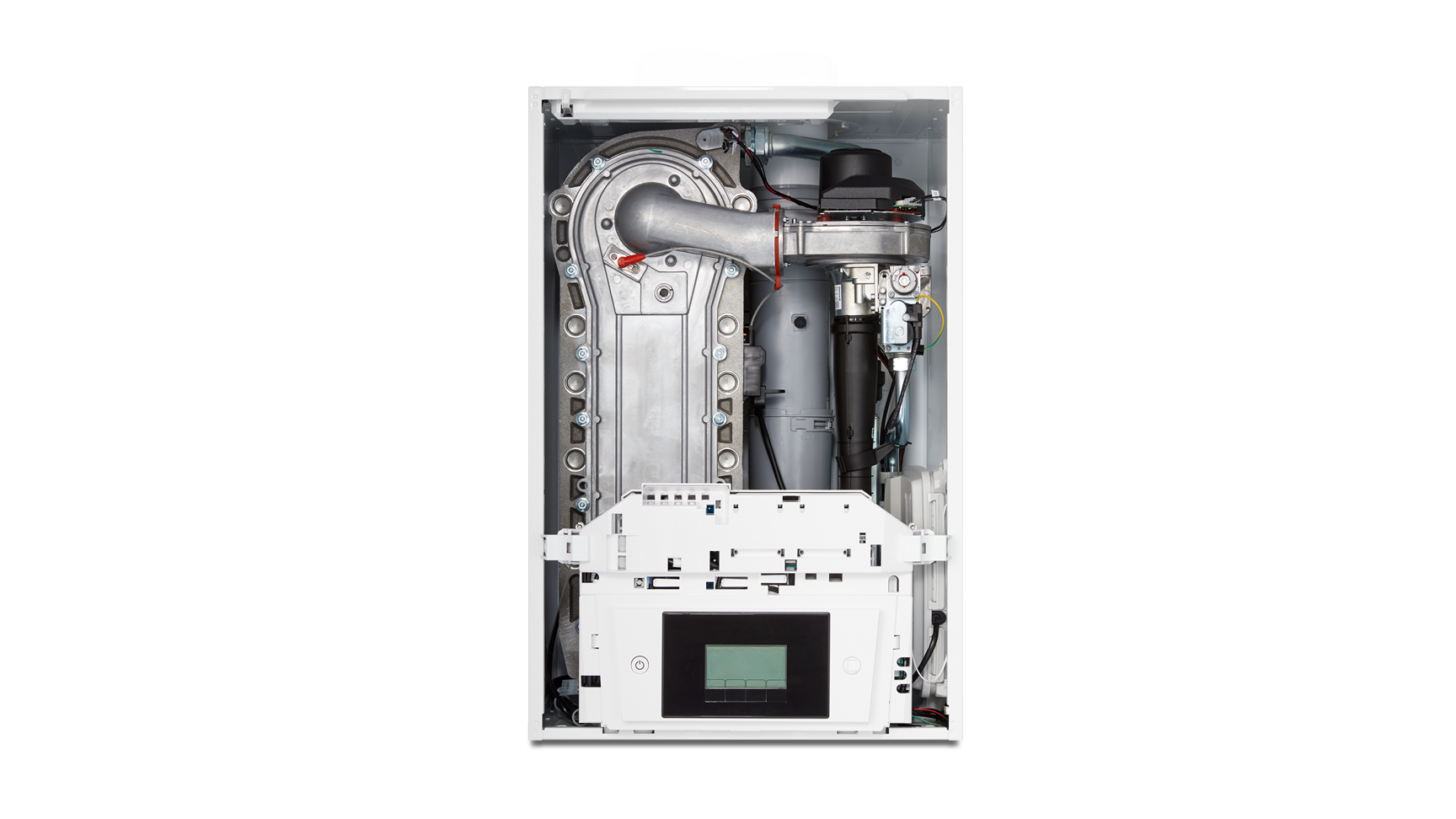

De Quinta Ace is een uitermate intelligente hoog rendement gaswandketel met een vermogen tot maar liefst 157 kW. Behalve compact en krachtig kenmerkt de Quinta Ace zich door zijn intelligentie en zuinigheid. Het toestel is zowel los als in cascadeopstellingen leverbaar. Bovendien volledig voorbereid voor communicatie en beheer op afstand. Door de lage uitstoot aan stikstofoxiden voldoet de Quinta Ace aan de MIA/Vamil eisen.

Technische winstpunten Quinta Ace 160 kW op een rij

  • Zeer lage NOx uitstoot waardoor hij voldoet aan de MIA-eisen
  • Condenserende gietaluminium warmtewisselaar als monoblok
  • Ingebouwde terugslagklep voor rookgaszijdige overdruk cascade
  • Gebruiksvriendelijk bedieningspaneel voorzien van LCD scherm en handige instel- en uitleesmogelijkheden
  • Geheugen functie voor het opslaan van historische gegevens
  • Geschikt voor zowel modulerende, als aan/uit weersafhankelijke, ruimtetemperatuur- en cascaderegelaars
  • Geïntegreerde (Smart Power) OpenTherm interface
  • Standaard voorzien van 0-10 Volt ingang
  • Voorzien van service connector
  • Voorbereid voor internetcommunicatie
  • Open en gesloten toepasbaar
  • Voorzien van waterdruksensor voor digitale waterdrukuitlezing met “bijvul” melding
  • Automatische LED binnenverlichting
  • Geruisarme werking
  • Uitermate service- en onderhoudsvriendelijk
  • Desgewenst geeft het toestel zelf aan wanneer het tijd is voor een onderhoudsbeurt
  • Propaanuitvoering op aanvraag

Regeltechnische mogelijkheden 160 kW

Smart Inside is een modern ICT-platform waardoor uitgebreide communicatie- en automatiseringsmogelijkheden mogelijk zijn of worden. Hierbij wordt de basis gevormd door de nieuwe besturingselektronica van onze producten. Deze elektronica stuurt niet alleen deze producten zelf op een uiterst betrouwbare, comfortabele en slimme wijze aan, maar schept ook mogelijkheden om een intelligente ‘connected’ omgeving te creëren. Alle Remeha staande ketels zijn identiek te bedienen. Zelfde display en standaard voorzien van SWW en CV groep, 2 statuscontacten en 0-10 V uitgang voor pomp of GBS. Eenvoudig uit te breiden met aanvullende functionaliteit zoals extra CV menggroepen, regelafsluiters, tapwaterboilers en buff ervaten. De Bacnet gateway is beschikbaar met de slimmem MiTera cascaderegelaar.

Installatie flexibiliteit

De rol van de cv-ketel is aan het veranderen. Waar vroeger de volledige verwarming van het gebouw werd verzorgd, maken de ketels tegenwoordig steeds vaker een onderdeel uit van een systeem waar ook meerdere duurzame warmteopwekkers zijn toegepast. Dit vraagt een andere ontwerpfilosofie waarbij bijvoorbeeld het maximale temperatuurverschil over de warmtewisselaar is vergroot tot 40°C en diverse regeltechnische aanpassingen. Echter ook de inpassing in een bestaande installatie is zonder problemen mogelijk. De nieuwe Quinta Ace is 1-op-1 uitwisselbaar met een bestaande Quinta Pro.

Slimme ketel

Niet alleen energiemeters en thermostaten zijn tegenwoordig slim, ook de cv-ketel zelf wordt steeds intelligenter. Op die manier kan de installatiewereld meer voordeel halen uit de ‘connected’ omgeving. Uiteraard is de Quinta Ace volledig voorbereid voor beheer en bewaking op afstand. Zo is hij in staat om zelf preventieve servicemeldingen te geven. En via de Smart Service Tool, in combinatie met de Smart Service App, kan de installateur ook ter plekke eenvoudig via zijn smartphone of tablet met het toestel communiceren en alle informatie uitlezen of instellen. De gebouwen waar de Quinta Ace wordt toegepast zijn vaak voorzien van een gebouwbeheer systeem. Voor de koppeling van de cv-ketel aan het gebouwbeheer systeem zijn twee interfaces ontwikkeld voor de meest toegepaste protocollen Modbus en Bacnet. Deze interfaces zijn als accessoire beschikbaar.

Installatie en onderhoud tips

Plaatsen

  • De ketel wordt op een pallet geleverd. De levering omvat 2 verpakkingen. Een verpakking met de ketel en een verpakking met losse onderdelen en technische documentatie.
  • Zorg voor voldoende ruimte rond de ketel voor een goede bereikbaarheid en vereenvoudiging van het onderhoud.
  • Het aandraaien van bouten en moeren met het juiste moment zorgt dat er geen twijfel is of ze al wel of wellicht niet goed zijn aangedraaid.

Aansluiten

  • Tijdens het aansluiten hoeft de frontmantel niet meer verwijderd te worden. Alle externe aansluittechniek, waaronder de elektrische, bevindt zich buiten het toestel.
  • De aansluitbox en het bedieningspaneel worden separaat met de ketel meegeleverd, voor een optimale flexibiliteit. Het bedieningspaneel kan achter de klep in de ketel geklikt worden. De aansluitbox dient in een houder in de onderkant van de ketel geklikt te worden, waarna deze na het maken van de elektrische aansluitingen naar boven toe dichtgeklapt kan worden. Indien gewenst is het zelfs mogelijk door middel van verlengkabels de aansluitbox niet onder de ketel te monteren, maar separaat aan de wand.
  • Voor het aansluiten van de een Aqua Cella boiler op een Quinta Ace zijn verschillende mogelijkheden. Bij de Quinta Ace 45 kan je gebruik maken van een 3-wegklep of een boilerpomp. Voor de grotere toestellen adviseren wij om altijd een boilerpomp toe te passen. Voor de aansturing van 3-wegklep of boilerpomp vanuit de Quinta Ace is een extra accessoireprint (CB08 of SCB04) noodzakelijk.

In gebruik nemen

  • De Quinta Ace heeft ‘eSMART Inside’. eSMART staat voor de digitale mogelijkheden die de ketel zelf op een uiterst betrouwbare, comfortabele en slimme wijze aanstuurt, maar ook mogelijkheden schept om een intelligente ‘connected’ omgeving te creëren.
  • De bedieningsautomaat van de ketel is ingesteld op de meest voorkomen de cv-installaties. Met deze instellingen zal praktisch elke cv-installatie goed werken.
  • De parameters kunnen naar eigen wens geoptimaliseerd worden. Dit kan op de ketel zelf of door gebruik te maken van Smart Service Support. Deze wijzigingen kunnen de werking van de ketel ook negatief beïnvloeden.
  • Hebt u al veel ervaring opgedaan met de Remeha Quinta Pro? Dan kan je ook meteen van start met de Quinta Ace. De bediening daarvan is praktisch gelijk aan die van zijn kleine broer.

Onderhoud

  • De ketel is onderhoudsarm. Desondanks dient de ketel periodiek geïnspecteerd en onderhouden te worden. Om het beste moment van service te bepalen, is de ketel uitgerust met een automatische servicemelding.
  • De servicemelding kan via een aangesloten regelaar worden weergegeven.
  • De sifon moet altijd voldoende met water gevuld zijn. Dit voorkomt dat er rookgassen in het vertrek komen.

Veelgestelde vragen Quinta Ace

Vind hier veelgestelde vragen over de Quinta Ace voor de installateur.

Remeha Actueel berichten over Quinta Ace

Binnen Remeha Actueel delen we kennis en informatie over onze producten. Denk aan Talk about Technics en Project in Beeld edities, handige tips en persberichten. Lees alle Remeha Actueel berichten over Quinta Ace of vind hieronder een overzicht van de meest gelezen berichten:
