Expansievat plaatsen? Doe dit in de retour!

Installeer je een combiketel in een installatie waarbij de aanvoer geheel van de retour afgesloten kan worden (bijvoorbeeld bij toepassing van thermostaatkranen), dan heb je twee mogelijkheden. Of je monteert een bypassleiding óf je plaatst het expansievat in de aanvoer cv-leiding.

Aan de zuigzijde

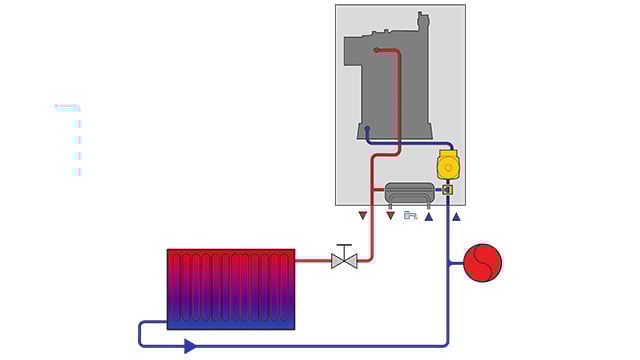

Met het expansievat aan de zuigzijde van de pomp zit het druk-nulpunt van de installatie ook aan de zuigzijde. De minimale druk in de installatie wordt dan nauwelijks beïnvloed door de opvoerhoogte van de pomp.

Expansievat

Met het expansievat in de aanvoer zou de druk aan de zuigzijde wel onder de atmosferische druk kunnen komen, waardoor de installatie lucht kan aanzuigen.

In de aanvoer

Een expansievat in de aanvoer moet dan ook een hogere voordruk hebben dan één in de retour. Bovendien wordt de levensduur in de retour gunstig beïnvloed door de lagere temperatuur.
