Regelmodule voor het onafhankelijk aansturen van twee verwarmingsgroepen

c-Mix

Er zijn allerlei situaties denkbaar waarbij een aparte temperatuurregeling wenselijk is voor verschillende delen van een woning of gebouw. Bijvoorbeeld een woonhuis met praktijkruimte, een kantoor met werkplaats of een woonhuis met vloerverwarming op de benedenverdieping en radiatoren op de overige verdiepingen. De Remeha c-Mix voorziet in deze behoefte.
  • Eenvoudig te gebruiken met eTwist, iSense (RF) en qSense

  • Geschikt voor zowel woningbouw als utiliteit

  • Verkrijgbaar voor wandmontage en inbouw in de Quinta Pro

  • Zowel geschikt voor ruimteregeling als weersafhankelijke regeling

  • c-Mix uitgelicht
  • Technische specificaties
  • Product Datasheet
  • Documentatie en downloads

Regelmodule voor het onafhankelijk aansturen van twee verwarmingsgroepen

De Remeha c-Mix is een regelmodule die via een eenvoudige configuratie twee cv-groepen of één cv-groep en een boiler onafhankelijk van elkaar kan aansturen. Deze groepen kunnen zo geheel onafhankelijk van elkaar geregeld worden, wat leidt tot een efficiënter gebruik van energie.

Regelgemak

De c-Mix stuurt de ketel aan op basis van de groep die de hoogste cv-temperatuurvraag heeft. De groep die een lagere cv-temperatuurvraag heeft wordt door de c-Mix nageregeld. Op de c-Mix worden de pompen, kleppen en sensoren van de groepen aangesloten. Per groep kunnen 1 pomp, 1 klep en 1 temperatuursensor worden aangesloten. Bij naregeling zal de c-Mix de pomp en de klep van de groep met de laagste cv-temperatuurvraag zodanig aansturen dat ook in deze groep de gewenste temperatuur bereikt wordt.

Uitvoeringen en prestaties

  • Woonhuis met praktijkruimte aan huis
  • Woonhuis met vloerverwarmingsgroep beneden en radiatorgroep boven
  • Sportclub met kantine en kleedruimte
  • Restaurant met boilergroep en cv-groep
  • Kantoor met werkplaats

Breed inzetbaar

Om méér dan twee groepen te kunnen regelen, kan je een extra c-Mix aansluiten. Maximaal vier c-Mix modules zijn op deze manier met elkaar te verbinden, waarmee je in totaal acht groepen kan regelen.

Het is tevens mogelijk de c-Mix toe te passen in combinatie met één ketel of met meerdere ketels in een cascadeopstelling. Gebruik in dat geval een OpenTherm cascaderegelaar, zoals de Remeha Celcia MC4 of de Rematic MC. Met behulp van een 0-10 Volt / Open Therm-interface (apart verkrijgbaar) kan de c-Mix ook aangestuurd worden door een 0-10 Volt signaal. De c-Mix wordt ingebouwd in een wandbehuizing of in de ketel, en hoeft niet te worden bediend door de eindgebruiker.

Technische specificaties

c-Mix regelaar

  • Gewicht
    820 gram (met wandbehuizing)
  • Afmetingen wandbehuizing
    187 (l) x 270 (b) x 77 (h) mm
  • Opslagcondities
    -25 ℃ tot 60 ℃
  • Bedrijfscondities
    0 ℃ - 60 ℃
  • Opgenomen vermogen
    < 1 W

Accessoires

Voor de  c-Mix is een breed scala accessoires beschikbaar:

Product datasheet

  • Feiten in het kort
  • Prioriteitsschakelaar
  • Testfunctie
  • Unieke samenwerking met iSense
  • Flexibiliteit
  • Plaatsen
  • Aansluiten

Feiten in het kort

Geschikt voor zowel woningbouw als utiliteit

Te combineren met o.a. : open-dicht groepen, menggroepen, boilergroepen en vloerverwarminggroepen

Aantal groepen uit te breiden door meerdere c-Mixen (maximaal vier) aan elkaar te koppelen

Aansturing door OpenTherm regelaars

Aan te sturen met 0-10 Volt signaal (d.m.v. interface)

Unieke samenwerking met iSense en iSense RF

Temperatuursregeling zowel ruimte geregeld als weersafhankelijk (d.m.v. iSense)

OpenTherm Smart Power

PC aansluiting (Recom)

Te koppelen aan OpenTherm cascaderegelaars

Verkrijgbaar in wandbehuizing en als inbouwset voor in ketel (Calenta, Quinta Pro)

iSense in te bouwen in wandbehuizing

Storingsindicatie d.m.v. status LED’s

Aansluitmogelijkheden per c-Mix:
- 2 pompen 230V, 1,5A
- 2 (meng)kleppen 230V, 1,5A
- 2 temperatuurvoelers
- buitenvoeler
- 2 OpenTherm thermostaten

Prioriteitsschakelaar

Draaischakelaars t.b.v. instelling pompen en kleppen (elk 2 per groep)

Pomp nalooptijd in te stellen

Testfunctie voor pompen en kleppen

Gekozen configuratie met 1 knop te bewaren

Wekelijks inschakelfunctie om vastlopen van kleppen en pompen te voorkomen

Eenvoudig te installeren en configureren

Prioriteitsschakelaar

Met deze schakelaar kan één groep prioriteit krijgen boven de ander, bijvoorbeeld wanneer dit een boilergroep is. De geselecteerde groep krijgt prioriteit door de andere groep geheel of gedeeltelijk af te sluiten wanneer de ketel op vol vermogen is.

Testfunctie

Met deze functie kan worden gecontroleerd of de kleppen en pompen naar behoren functioneren.

Unieke samenwerking met iSense

De c-Mix is extra eenvoudig in gebruik door de unieke samenwerking met de iSense en de iSense RF. Alle temperatuursinstellingen stel je namelijk in met de iSense. Je kan daarbij zelfs kiezen om één iSense twee groepen aan te laten sturen. Wanneer je de twee groepen ruimtegeregeld wil aansturen kies je voor twee iSenses. Het aansluitgedeelte bevindt zich in de c-Mix. Hier sluit je de pompen, kleppen en de thermostaat of thermostaten aan. Vervolgens selecteer je op eenvoudige wijze met de draaischakelaars de aangesloten componenten.

Flexibiliteit

Naast de c-Mix set voor wandmontage wordt de c-Mix ook geleverd als inbouwset. Met deze set is het mogelijk de c-Mix print in te bouwen in de Remeha Calenta of de Remeha Quinta Pro.* Hierdoor is de c-Mix flexibel in te zetten. In beide gevallen wordt de set compleet geleverd.

Het is tevens mogelijk om de iSense in te bouwen in de wandbehuizing (LET OP: de iSense (RF) is niet bij de c-Mix inbegrepen).

* Aparte elektronica uitbreidingsbox nodig

Plaatsen

De c-Mix wordt compleet geleverd met een buitenvoeler en aanlegvoelers.

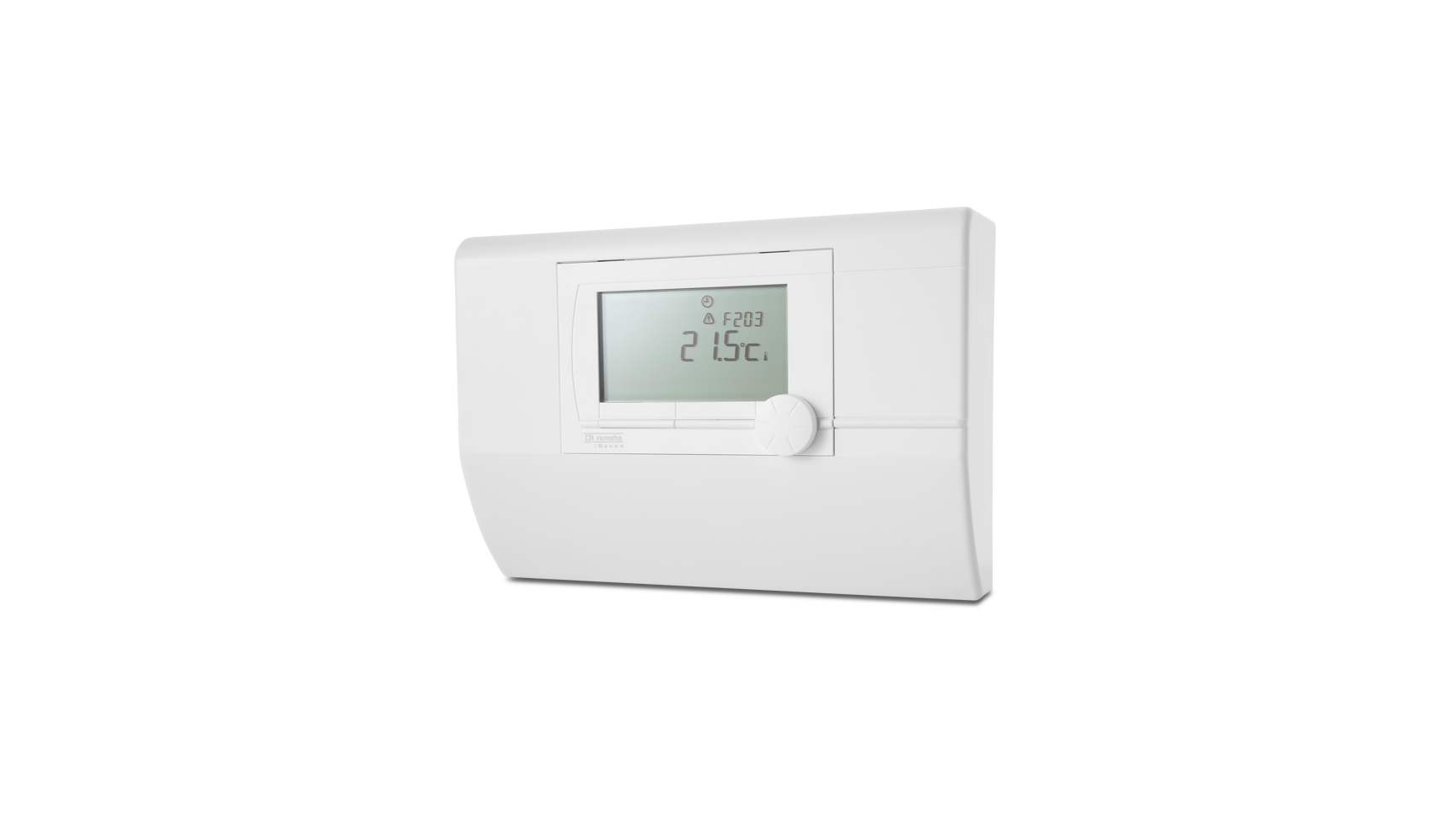

In de wandbehuizing kan optioneel een iSense worden ingebouwd. Zie de meegeleverde montage-instructies.

Aansluiten

De c-Mix groepenmodule kan twee CV-groepen of een CV-groep en boiler aansturen die geheel onafhankelijk van elkaar geregeld worden. Dit leidt tot efficiënter gebruik van energie.

Er kunnen maximaal vier modules met elkaar worden verbonden.

Aansluitmogelijkheden per c-Mix:
- 2 pompen 230V, 2A
- 2 (meng)kleppen 230V, 2A
- 2 temperatuurvoelers
- Buitenvoeler
- 2 OpenTherm-thermostaten
