Celcia MC4-Product-Uitgelicht
  • Cascaderegelaar voor maximaal vier Remeha-ketels
  • Te combineren met thermostaat iSense (RF) of qSense
  • Geschikt voor ketels van verschillende vermogens
Modulerende cascaderegelaar voor maximaal 4 ketels

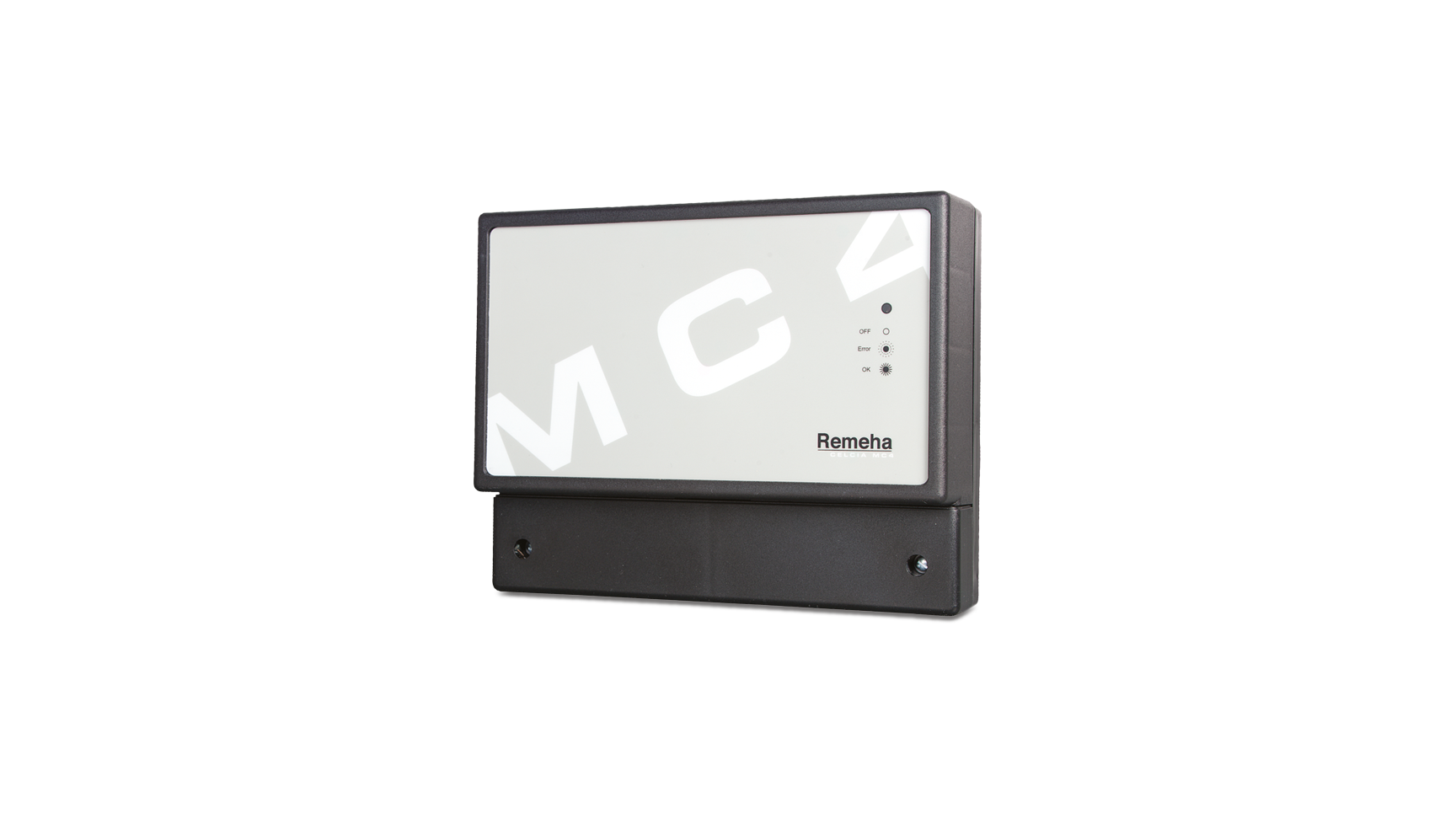

Celcia MC4

De Remeha Celcia MC4 is een cascaderegelaar voor vier Remeha-ketels; de regelaar kan overweg met ketels van verschillende vermogens. Programmeren is niet nodig; na een druk op de knop detecteert de Celcia MC4 automatisch welke ketels zijn aangesloten.

Vraag een accountmanager
  • Volgordewisseling van ketels op basis van bedrijfsuren per ketel

    Volgordewisseling van ketels op basis van bedrijfsuren per ketel

  • Minimale bekabeling (twee-draadsaansluitingen naar ketels en regelaar)

    Minimale bekabeling (twee-draadsaansluitingen naar ketels en regelaar)

  • Cascaderegelaar voor 4 Remeha-ketels

    Cascaderegelaar voor 4 Remeha-ketels

Celcia MC4 uitgelicht

Modulerende cascaderegelaar voor maximaal 4 ketels

1. Woonhuis, ruimteregeling

De Celcia 15, Celcia 20 of iSense, ingesteld als ‘ruimteregelaar’ hangt in een referentieruimte (bijvoorbeeld de woonkamer). De temperatuur wordt hier gemeten en perfect geregeld. In deze ruimte zijn gewone radiatorkranen voldoende. De temperatuur in andere ruimten wordt niet gemeten. Eventueel kunnen de radiatoren daar worden voorzien van thermostatische radiatorkranen.

2. Kleine school, weersafhankelijk geregeld

De Celcia 20 of iSense, ingesteld als ‘weersafhankelijk’ werkt als een zuiver weersafhankelijke regelaar. Dat betekent dat de ruimtetemperatuur geen invloed heeft op de regeling. Door alle radiatoren te voorzien van thermostatische radiatorkranen, wordt de temperatuur per ruimte nageregeld. Als het gewenst is dat alleen de beheerder (bijvoorbeeld een conciërge) instellingen kan wijzigen, kan de Celcia 20 of iSense op een voor gebruikers onbereikbare plaats gehangen worden. Een eventuele overwerktimer voor in de docentenkamer kan dan worden aangesloten op de digitale ingang van de Celcia 20 of iSense.

Technische specificaties

Technische specificaties

Celcia MC4

  • Afmetingen (b x h x d)
    205 x 163 x 53 mm
  • Gewicht
    430 gram
  • Nominale voedingsspanning
    230 VAC / 50 Hz
  • Opgenomen vermogen (exclusief pomp)
    4 VA
  • Maximale omgevingstemperatuur (opslag en transport)
    -20 tot 70

Energie-efficiëntie klasse

Verwarming/

Verwarming

Water/

Water

Combi

Combi comfort systeem

Productdata sheet

Productdata sheet Celcia MC4

  • Feiten in het kort
  • Schakelmethode Celcia MC4
  • Installatie en onderhoud tips
  • Wanneer cascade?

Feiten in het kort

  • Cascaderegelaar voor 4 Remeha-ketels
  • Programmeren is niet nodig. Na een druk op de knop detecteert Celcia MC4 automatisch welke ketels zijn aangesloten
  • Diverse LED’s onder de behuizing geven aan of een ketel of regelaar is gedetecteerd en wat de status ervan is. Een LED op voorzijde geeft aan of alles in orde is of niet
  • De regelaar kan overweg met ketels van verschillende vermogens, zolang de verhouding tussen het vermogen van de kleinste en de grootste ketel kleiner is dan 2,5
  • Aansluitmogelijkheid voor buitenvoeler. De Celcia MC4 doet zelf niets met de buitentemperatuur, maar geeft deze door aan de aangesloten regelaar (zoals Celcia 20 of iSense)
  • Storingsuitlezing op Celcia 15, Celcia 20 of iSense
  • Volgordewisseling van ketels op basis van bedrijfsuren per ketel.
  • Minimale bekabeling dankzij eenvoudige twee-draadsaansluitingen naar ketels en regelaar
  • Uitgang 230 V voor een transportpomp met een opgenomen vermogen van max. 400 W
  • Storingsuitgang (relaiswisselcontact)
  • Als een ketel in storing gaat, of bezig is met warmwaterbedrijf, schakelt de Celcia MC4 automatisch een volgende ketel in
  • Geschikt voor alle nieuwe Remeha ketels die voorzien zijn van een OpenTherm aansluiting (GAS 210 ECO en GAS 310 ECO zijn geschikt na inbouwen van een OpenTherm interface; GAS 210 ECO PRO heeft reeds een OpenTherm interface.)
  • Raadpleeg Remeha voor toepassing met oudere keteltypes
  • Testmogelijkheid: door de thermostaatingang kort te sluiten komen alle ketels tegelijk in bedrijf
  • De Celcia MC4 heeft geen geïntegreerde boilerregeling. Hiervoor moet gebruik gemaakt worden van de boilerregeling van een van de aangesloten ketels

Schakelmethode Celcia MC4

Als in de installatie meerdere ketels in cascade worden geplaatst, kan het gewenste vermogen op verschillende manieren over de ketels verdeeld worden. De Celcia MC4 doet dit op basis van een voorgeprogrammeerde schakelmethode. Deze methode ziet er ongeveer als volgt uit: Een 2de, 3de of 4de ketel zo laat mogelijk bijgeschakeld en zo laat mogelijk afgeschakeld. Op deze manier worden zo min mogelijk schakelingen gemaakt, wat resulteert in een zo laag mogelijke emissie en een optimaal rendement.

Installatie en onderhoud tips

Plaatsen

In het Celcia MC4-pakket worden de volgende onderdelen geleverd:
– Celcia MC4
– Buitenvoeler (5KΩ bij 25°C)
– Gezamenlijke aanvoervoeler (5KΩ bij 25°C)
– Bevestigingsmiddelen
– Netsnoer met stekker

De regelaar kan op de wand naast een ketel worden gemonteerd of in een schakelkast worden ingebouwd.

Aan de Celcia MC4 kan een c-Mix groepenregelaar gekoppeld worden.

Aansluiten

Minimale bekabeling naar ketel en regelaar dankzij eenvoudige polariteitsvrije aansluitingen.

Wanneer cascade?

In veel situaties is het interessant om het totaal op te stellen ketelvermogen te verdelen over meerdere ketels. De vraag over het optimale aantal toestellen in cascade komt daarbij regelmatig aan de orde. De factoren die hierbij een rol spelen zijn onder andere:

  • Investering; bij ketelopsplitsing kunnen de investeringskosten (ketelprijs inclusief montage, appendages, leidingen, pompen, rookgasafvoer en regelapparatuur) lager uitvallen. Dit is echter zeer situatie-afhankelijk.
  • Bedrijfszekerheid; een groter aantal toestellen zal een grotere bedrijfszekerheid opleveren. Hier is echter een duidelijke bovengrens aan te geven. Onderzoek heeft uitgewezen dat bij cascadeopstellingen van vier toestellen de bedrijfszekerheid al optimaal is.
  • Rendement; mits regeltechnisch en hydraulisch alles in orde is (en dat is moeilijker naarmate het aantal ketels groter wordt), zijn er geen noemenswaardige rendementsverschillen tussen meerdere kleine of enkele grote ketels. Deze stelling kan ook worden omgedraaid; in een cascadeopstelling met een groot aantal ketels waar hydraulisch en regeltechnisch niet alles in orde is, zal er sprake zijn van rendementsverlies.
  • Onderhoud en storing; een installatie met meerdere ketels vertoont een grotere absolute kans op storingen. Het onderhoud van vele kleine ketels kost meer dan één of enkele grote ketels. Hier staat tegenover dat service en onderhoud van kleinere ketels door een grotere groep monteurs kan geschieden.
  • Opstelling; dankzij de lichtere en kleinere ketels neemt het aantal plaatsingsmogelijkheden binnen een gebouw toe. Er is praktisch geen vloeroppervlak nodig en er is geen vloerbelasting. Er zal steeds per project moeten worden beoordeeld welke oplossing de beste is.
